提到Eplan这款软件，相信有的伙伴们还不太熟悉。今天小编就普及一下Eplan插入接触器线圈和触点映像的详细步骤，下面就一起来看一看吧，去了解了解，相信可以帮助到大家的。

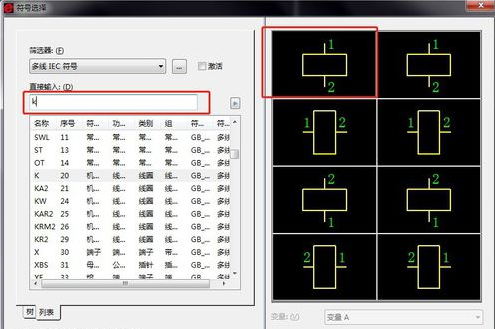

　　首先选择插入符号菜单项。打开符号选择对话框。

　　选择符号选择对话框中的列表选项卡。若还未执行，请激活筛选器多线IEC符号。

　　在直接输入文本中输入K，在此列表中选择K线圈，并单击【确定】。符号附在鼠标指针上，并可定位在图形编辑器里。

　　将此线圈定位在原理图里，并用鼠标左键单击。打开属性(组件符号)：常规设备对话框。在属性对话框中切换到线圈选项卡。请在显示设备标识文本框中输-K1，导入预定义的连接点代号A1¶A2，单击[确定]。然后选择弹出菜单》取消操作，结束操作。

　　使用与原理图第一页主回路常开触点相同的线圈的显示设备标识，Eplan会自动生成一个触点映像。此触点映像包括连接点代号、符号和线圈关联参考触点的原理图位置，并显示在线圈下方。

　　快来学习学习Eplan插入接触器线圈和触点映像的详细步骤吧，一定会帮到大家的。
