使用Abaqus软件过程里，有的朋友表示还不会在曲面上面打孔，而今天小编就分享了Abaqus在曲面上面打孔的操作教程哦，希望可以帮助到你们。

　　目标：在如图圆管上面打一个六边形孔洞贯穿

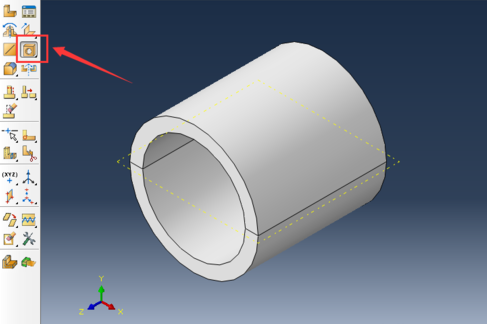

　　建立圆管模型，

　　Abaqus在 part模块有shape功能，对模型进行cut

　　blend 等编辑 ……cut模块下有 circular hole功能 不过不能在曲面上面实现

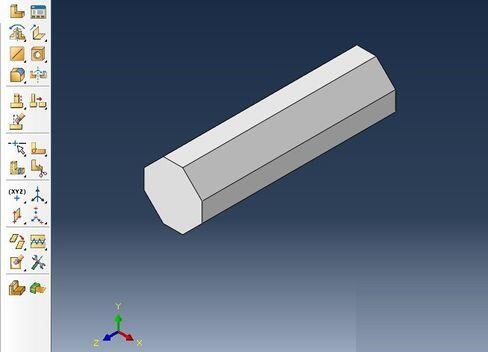

　　新建一个柱形截面，其截面形状为孔的形状、截面尺寸一致 ，长度保证能穿透圆管厚度……(自己合适的尺寸)

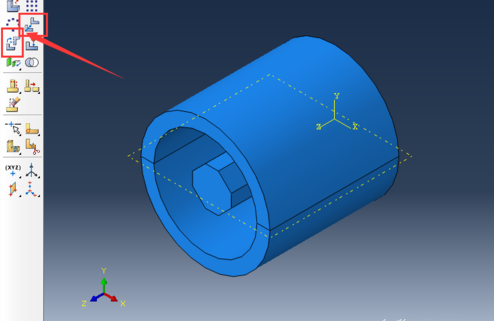

　　装配两个part

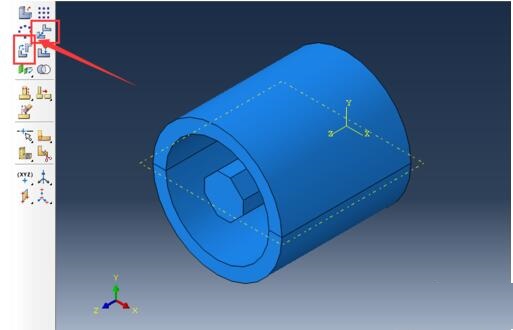

　　调整位置

　　如图位置

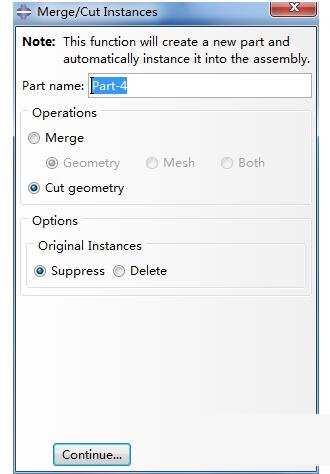

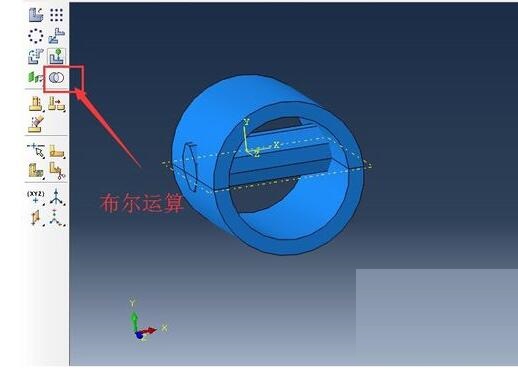

　　布尔运算

　　用圆管减去棱柱

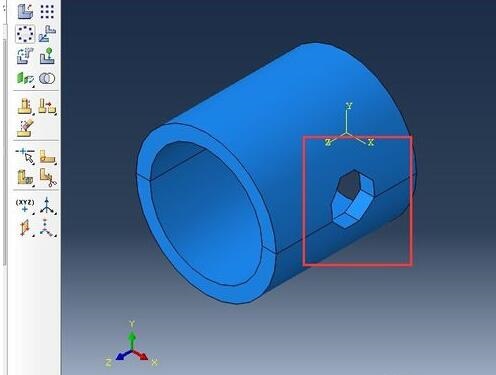

　　得到最终结果如图

　　上文就讲解了Abaqus在曲面上面打孔的操作内容，希望有需要的朋友都来学习哦。
