一般而言,目前一台机箱上都会配备PowerSW开关、PowerLED灯、HDDLED灯、RESETSW开关、USB以及HDAUDIO高清音频。
机箱中常见的接线
论重要性,PowerSW开关和RESETSW开关无疑是最重要的,负责的是电脑的开关和重启;如果接错了,可以能导致烧坏电脑板,但,如果您想从机箱的前置I/O面板上享用到USB接口以及耳机的话,正确连接USB以及HDAUDIO也是必须的。
开关LED灯、硬盘灯以及开关键
机箱上几乎所有的接线都会有表明各自身份的英文或者英文字母缩写进行标注,但是怎么识别这些标注,这是我们要解决的第一个问题。下面我们来一个一个的认识(每张图片下方是相关介绍)!
电源开关:POWERSW
英文全称:PowerSwicth
可能用名:POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等
功能定义:机箱前面的开机按钮
复位/重启开关:RESETSW
英文全称:ResetSwicth
可能用名:RESET、ResetSwicth、ResetSetup、RST等
功能定义:机箱前面的复位按钮
硬盘状态指示灯:HDDLED
英文全称:Harddiskdrivelightemittingdiode
可能用名:HDLED
电源指示灯:+/-
可能用名:POWERLED、PLED、PWRLED、SYSLED等
报警器:SPEAKER
可能用名:SPK
功能定义:主板工作异常报警器
这个不用说,连接前置USB接口的,一般都是一个整体
音频连接线:AUDIO
可能用名:FPAUDIO
功能定义:机箱前置音频
以上就是当前机箱中比较常见的几种接线,还有一些不太常见的,实际上,机箱上的接线很容易就能分辨清楚,但是对于主板上的跳线,要想做到心中有数就有点困难了。
下面我们再来了解一下主板针脚。首先来看开关/重启/LED灯针脚,这个针脚通常位于主板的右下角(主板装入机箱)旁边一般会有F_PANEL标示,主要负责Power开机、Reset重启等重要功能,目前绝大部分主板都采用了9pin的方式。
9pin
这款主板和上一张图的主板一样,都采用9Pin定义开关/复位/电源灯/硬灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式,市场上70%以上的品牌都采用的是这种方式,慢慢的也就成了一种标准,特别是几大代工厂为通路厂商推出的主板,采用这种方式的更是高达90%以上。
9针面板连接跳线示意图
上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图,在这里需要注意的是其中的第9Pin并没有定义,所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以,很简单。其中,电源开关(PowerSW)和复位开关(都是不分正负极的),而两个指示灯需要区分正负极,正极连在靠近第一针的方向也就是有印刷粗线的方向

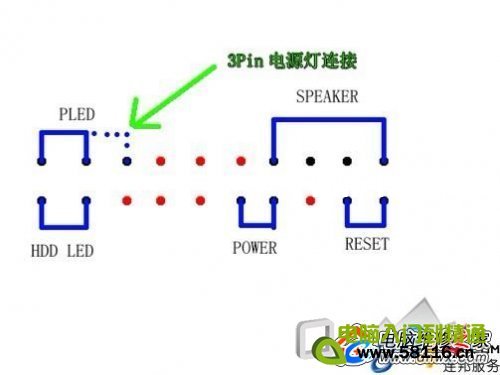

一些一线厂商的开关/重启/LED灯针脚并不全是9pin的形式,比如华硕主板,它的接线的规律一般和前我们讲到的不太一样,下面我们看接线:
开关/重启/LED灯针脚设置情况
上图就是华硕主板这种接线的示意图(红色的点表示没有插针),实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头,但是实际上上面只有两根线,这里就需要连接到3Pin的PLED插针上,如上图的虚线部分,就是专门连接3Pin的PLED插头的。
除了前面我们讲到的,还有一些主板的接线规律并不太明显,但是这些主板都在接线的旁边很明显的标识除了接线的方法(实际上绝大多数主板都有标识),并且在插针底座上用颜色加以区分,如下图。大家遇到这样主板的时候,就按照标识来插线就可以了。
其他无规律主板的接线方式
其他无规律主板的接线方式
前置USB与音频的说明
机箱前置USB/音频线如何与主板进行连接,对于一些新手有一定难度,要知道一旦接线出错,轻则无法使用USB和音频设备,重则烧毁USB设备或主板。
USB针脚的接线。一般都是整体的。如果是整体的比较容易,USB连接插座上共计10个针脚位,但是有一个是空余的。而机箱提供的插头也是10个插孔,但是一个是堵死的,这种防呆式设计可以帮助用户正确连接。
防呆式接口
下面着重说明下,前置USB各个接线的定义。红线:电源正极(接线上的标识为:+5V或VCC)、白线:负电压数据线(标识为:Data-或USBPort-)、绿线:正电压数据线(标识为:Data+或USBPort+)、黑线:接地(标识为:GROUND)。
虽然目前各品牌主板上扩展的USB针脚定义各不相同,但不外乎以下几大类型与接线方法:
第一类:8针型
该类型的针脚是1999年以前生产的主板所用,不过目前少数P4级(低档)主板也有采用这种类型的针脚。通常接线方法:将红线插入USB针脚1与针脚2,余下接线按Data-、Data+、GROUND顺序分别插入余下USB针脚(见图一),第二种接线方式是与第一组接线正好相反(见图二。
