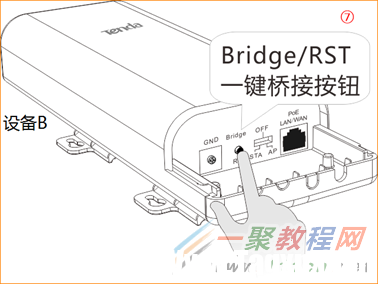

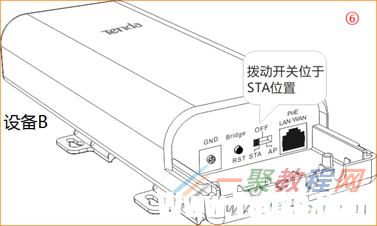

⒉在2分钟内，将设备B的模式开关切换到STA位置，如图⑥;然后按住设备B的Bridge/RST按钮3~7秒后松开，如图⑦;信号强度指示灯(LED1、LED2、LED3)开始闪烁，如图⑧所示：
注意：两个设备协商的过程中，设备的信号强度指示灯(LED1、LED2、LED3)先熄灭，然后常亮，常亮表示桥接成功，如图⑨所示：

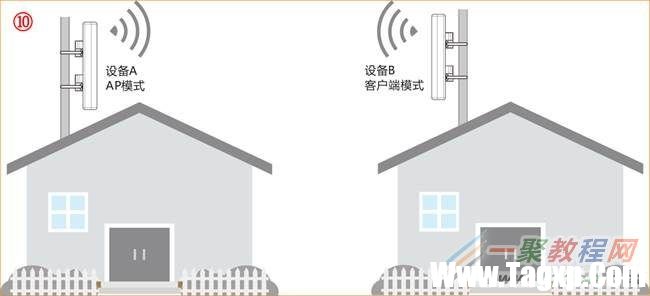

桥接成功后，把设备A和B安装在相应位置的抱杆上，位置和高度尽量相对，如图⑩所示：
⒈通过查看信号强度指示灯(LED1、LED2、LED3)微调整两个设备的方向和高度，信号强度指示灯均常亮为最佳方位。
⒉LED1、LED2、LED3分别表示不同的信号强度阈值，LED1默认为-90dBm，LED2默认为-80dBm，LED3默认为-70dBm。可在设备Web管理页面修改。默认情况下： •如果-90dBm对端的无线信号强度-80dBm，则LED1亮。 •如果-80dBm对端的无线信号强度-70dBm，则LED1、LED2亮。 •如果-70dBm对端的无线信号强度，则LED1、LED2、LED3亮。

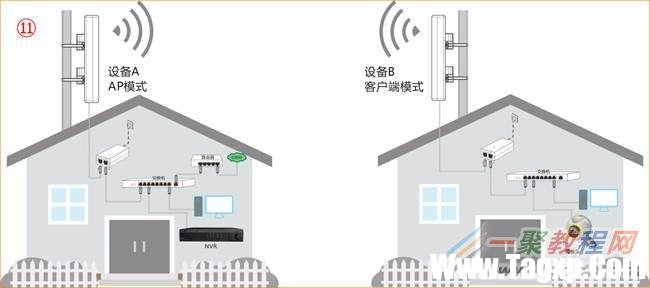

⒊把监控摄像头连接的交换机接到STA端(客户端)设备供电器的LAN口,把NVR连接的交换机接到AP端设备供电器的LAN口，如图?所示：
如上文所示，使用O6进行;一键桥接”的配置到此已经全部完成。
